Изготовление обечаек и конусов

Цилиндрические обечайки: параметры и варианты исполнения

Цилиндрическую обечайку формируют из листовой заготовки по постоянному радиусу. Такие детали используют в корпусах резервуаров, газоходах, защитных кожухах и трубопроводных элементах. Обечайку поставляют с незамкнутым продольным стыком, со сведёнными кромками либо в другом исполнении по чертежу.

Для расчёта и проверки выполнимости нужны следующие данные:

При указании диаметра уточняют, по какой поверхности он проходит. Если лист достаточно толстый, разница между внутренним и наружным размером влияет на расчёт развёртки и настройку валков.

Требования к стыку зависят от дальнейшей сборки. Для сварного корпуса могут понадобиться сведённые кромки с заданным зазором и подготовкой под шов, а для монтажа на месте — незамкнутая деталь с согласованным раскрытием. Если обечайка входит в многосекционный корпус, в чертеже также фиксируют допуски. Это помогает состыковать соседние элементы без лишней подгонки.

Конические обечайки, полные и усечённые конусы

Коническая обечайка — листовая оболочка с переменным радиусом. Её продольный стык может быть замкнутым или оставаться раскрытым. Усечённый конус имеет большое и малое основания, а полный сходится к вершине. Такое разграничение позволяет точно задать геометрию и не смешивать заготовку после вальцовки с готовым сварным изделием.

При формировании на валках радиус меняется по ширине заготовки. Один край проходит меньший путь, другой больший, поэтому металл подают с контролируемым смещением и прокатывают за несколько проходов. Чем заметнее разница диаметров, тем точнее должна быть настройка и тщательнее проверка профиля образующей.

Для полного конуса отдельно задают конфигурацию вершины: острую, притуплённую, с технологическим отверстием либо с припуском под дальнейшую обработку. Геометрически малый диаметр такого изделия равен нулю, но реальное исполнение вершины всё равно фиксируют в чертеже.

Конические детали применяют в трубопроводных переходах, загрузочных и разгрузочных бункерах, конусных днищах, горловинах и других элементах ёмкостей. Итоговую форму согласуют с учётом толщины и состояния металла, размеров развёртки и требований к продольному стыку.

Замкнутые и незамкнутые детали

• У замкнутой детали продольные кромки сведены. Такое исполнение подходит для дальнейшей сварки или сборки, но само по себе не означает, что шов уже выполнен.

• Незамкнутая обечайка или конус сохраняет раскрытие, необходимое для монтажа на месте, установки на каркас либо соединения с другими элементами. Его величину задают по чертежу или согласуют до запуска в работу.

• Кромки сводят встык с технологическим зазором или располагают с нахлёстом. Выбор зависит от способа соединения, толщины листа и требований к готовой конструкции.

• Состояние кромок тоже фиксируют заранее: после раскроя, с удалёнными заусенцами, с разделкой под сварку или с припуском на последующую обработку.

• Геометрия замкнутой и раскрытой детали может различаться. На форму влияют жёсткость металла, пружинение, размер зазора и отсутствие сварного соединения.

• Требования к диаметру, профилю и сведению стыка назначают для конкретного исполнения. Одинаковую круглость у незамкнутой заготовки и сваренной обечайки заранее не предполагают.

Размеры, толщины, диаметры, углы и высота изделий

Технологическую выполнимость проверяют по сочетанию параметров, а не по одному размеру. Допустимый диаметр, например, зависит от толщины, марки и состояния металла, ширины заготовки и возможностей конкретных валков. Для конуса также учитывают разницу оснований, угол и длину образующей.

Фактические диапазоны определяют после сверки с производством. Неподтверждённые предельные характеристики оборудования в расчёте не используют.

Окончательное решение принимают по чертежу или развёртке. Даже если отдельные параметры входят в рабочий диапазон станка, их конкретное сочетание может потребовать другого оборудования, дополнительных проходов или корректировки конструкции.

Подготовка и сведение кромок

1. Заготовку раскраивают по развёртке с учётом направления проката, припусков и требований к продольному стыку. После резки проверяют размеры, состояние торцов и наличие заусенцев, которые могут помешать точному сведению.

2. Перед основной вальцовкой выполняют предварительный подгиб краёв. Он уменьшает прямые участки возле стыка, поскольку валки не всегда формируют край листа до нужного радиуса за один проход.

3. Заготовку прокатывают несколько раз, постепенно меняя положение валков. Такой режим позволяет равномерно набрать радиус и избежать резкого перегиба. При работе с конусом отдельно контролируют перемещение листа и профиль образующей.

4. Во время формовки учитывают пружинение: после снятия нагрузки металл частично распрямляется. Величина возврата зависит от марки и состояния материала, толщины листа и заданного радиуса. Поэтому режим корректируют по фактической геометрии детали.

5. Кромки сводят по чертежу: вплотную, с технологическим зазором либо с нахлёстом. У незамкнутой детали сохраняют согласованное раскрытие. При необходимости выполняют дополнительный проход, чтобы скорректировать зоны рядом со стыком.

6. Под последующую сварку торцы оставляют после раскроя, зачищают или разделывают до нужной формы. Тип подготовки, притупление, зазор и допустимое смещение кромок задают в документации до начала работ.

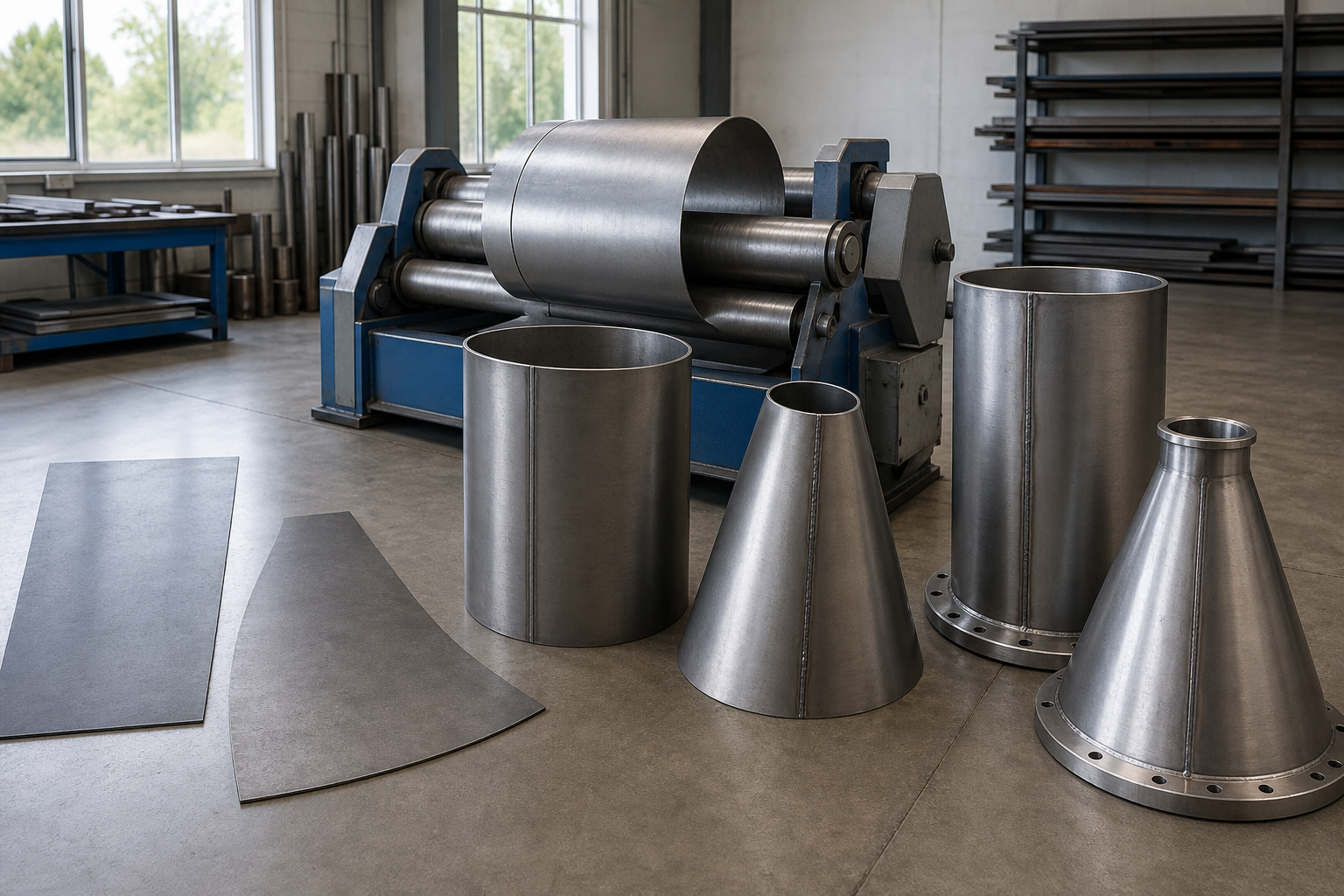

Сварка и обработка шва как дополнительные операции

• Вальцовка формирует цилиндрическую или коническую поверхность и сводит продольные кромки. Сварка в базовый состав этой операции не входит.

• Если нужна замкнутая деталь со швом, соединение кромок заказывают отдельно. Способ сварки подбирают по марке и толщине металла, конструкции стыка и условиям эксплуатации изделия.

• До начала работ согласуют требования к продольному шву: тип соединения, зазор, разделку кромок, допустимое смещение и необходимость контроля. Эти сведения указывают в чертеже или техническом задании.

• Зачистка и обработка шва также относятся к дополнительным операциям. Шов оставляют без механической обработки или зачищают до согласованного состояния, если этого требуют сборка, внешний вид либо последующая отделка.

• После сварки геометрия обечайки иногда меняется из-за усадки и местного нагрева. Тогда предусматривают калибровку: деталь повторно прокатывают, после чего проверяют диаметр, круглость и профиль.

• Стоимость сварки, зачистки, контроля и калибровки рассчитывают отдельно от формовки. Комплексный вариант подробнее описан на странице вальцовки со сваркой металлоконструкций.

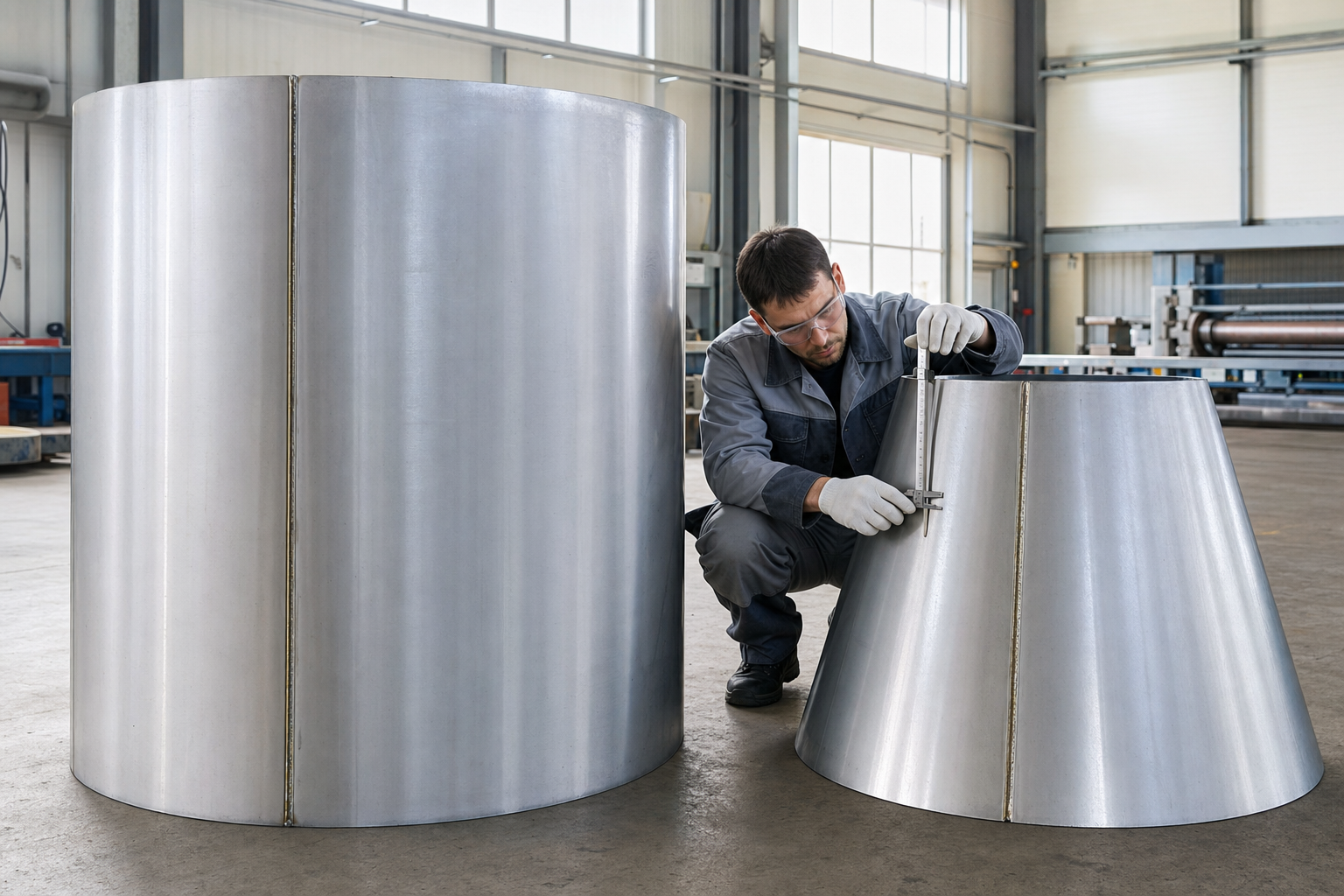

Контроль круглости, овальности и допусков

Геометрию проверяют в том состоянии детали, которое указано в документации: после вальцовки, сварки или окончательной калибровки. На разных этапах результаты измерений могут отличаться.

Контроль охватывает несколько характеристик:

• диаметр в заданных поперечных сечениях, а не в одной точке;
• круглость контура и равномерность радиуса цилиндрической обечайки;
• овальность, определяемую по разнице измеренных диаметров в одном сечении;
• профиль образующей конуса, включая прямолинейность и соответствие заданному углу;
• большой и малый диаметры конической детали;
• качество сведения продольного стыка: раскрытие, зазор или нахлёст, смещение кромок и прямые участки рядом с ними.

Единые числовые допуски для всех изделий не назначают. Их берут из чертежа, технического задания или заранее согласованной методики контроля. Там же фиксируют сечения и точки измерения, применяемый инструмент, базовые поверхности и состояние детали при приёмке.

Незамкнутая обечайка без сварного шва может менять форму возле свободных кромок, поэтому её геометрию оценивают с учётом заданного раскрытия. После соединения усадка металла иногда влияет на диаметр и овальность. Повторная прокатка позволяет скорректировать форму, но окончательные параметры подтверждают измерениями после калибровки.

Большие диаметры и толстые стенки: проверка выполнимости

Для крупногабаритной или толстостенной обечайки нельзя назвать единый предел оборудования. Выполнимость определяет сочетание характеристик заготовки и требуемой геометрии.

При технологической проверке учитывают:

• марку, прочность и состояние металла;
• толщину и ширину листа;
• внутренний или наружный диаметр;
• длину цилиндрической детали либо образующей конуса;
• соотношение большого и малого диаметров;
• состояние кромок и требования к стыку;
• заданные допуски и необходимость последующей сварки.

Станок может работать с нужной толщиной, но ширина заготовки или малый радиус потребуют усилия выше допустимого. У конусов значение имеют также угол и разница диаметров: эти параметры влияют на положение листа между валками и устойчивость формовки.

До согласования заказа чертёж проверяет технолог. Параметры сопоставляют с фактическими характеристиками оборудования, оценивают число проходов, возможность предварительного подгиба и порядок контроля после формовки. Решение принимают для конкретной детали, не перенося ограничения с похожего изделия.

Расчёт по развёртке или чертежу

• Готовую развёртку заказчика используют как исходную геометрию заготовки. До запуска проверяют размеры, припуски, положение кромок и соответствие требуемой детали. Ответственность за исходные размеры и порядок проверки документации согласуют заранее.

• Если есть только чертёж или эскиз, развёртку рассчитывают отдельно. Для цилиндра определяют длину заготовки с учётом заданного диаметра, толщины металла и исполнения продольного стыка. У конуса проверяют взаимную связь диаметров, высоты, угла и длины образующей.

• По материалу указывают марку, толщину, состояние поставки и, если это влияет на формовку, направление проката. Эти сведения определяют пружинение, число проходов и возможность получить заданный радиус.

• Для цилиндрической обечайки нужны внутренний или наружный диаметр, длина детали и количество. Также указывают, какой размер считают определяющим после формовки.

• Для конического изделия передают большой и малый диаметры, высоту, угол либо длину образующей. У полного конуса отдельно задают параметры вершины.

• Состояние продольного стыка описывают точно: замкнутый или незамкнутый контур, требуемое раскрытие, технологический зазор либо нахлёст, подготовка кромок под соединение.

• Допуски приводят по чертежу или техническому заданию. В документации задают требования к диаметру, круглости, овальности, профилю образующей и сведению кромок.

• Отдельно перечисляют раскрой, предварительный подгиб, сварку, зачистку шва, калибровку и контроль. Состав операций влияет на технологию и индивидуальный расчёт заказа.

От чего зависит стоимость вальцовки

Стоимость рассчитывают индивидуально после проверки чертежа или технического задания. На трудоёмкость формовки влияют:

• Геометрия детали. Цилиндр с постоянным радиусом обычно требует меньше настроек, чем конус с заметной разницей между большим и малым диаметрами.

• Марка и состояние металла. Прочность, пластичность и пружинение определяют усилие на валках и режим обработки.

• Толщина листа и габариты заготовки. Малый диаметр при толстой стенке, большая ширина или длина усложняют ведение металла.

• Число проходов. Постепенная формовка, предварительный подгиб и калибровка увеличивают время работы оборудования.

• Требования к продольному стыку. Точное сведение кромок, заданный зазор или нахлёст требуют дополнительных операций и контроля.

• Объём партии. Для единичной детали отдельно учитывают подготовку станка, а при серийном заказе настройка распределяется на весь тираж.

• Срочность. Изменение производственной очереди и сокращённый срок выполнения учитывают при расчёте.

• Состав контроля. Проверка диаметра, круглости, овальности или профиля образующей добавляет измерительные операции.

Материал, раскрой, сварка, зачистка шва и специальный контроль не входят в стоимость формовки автоматически. Их рассчитывают отдельно. Другие факторы описаны на странице цен на вальцовку металла, а итоговая сумма зависит от параметров конкретной детали.

Примеры цилиндрических и конических деталей

Для оценки выполненных работ нужны документированные примеры с измеряемыми параметрами. Без производственных данных нельзя указывать примерные размеры или заявлять достигнутые допуски.

Каждый опубликованный пример дополняют фотографиями конкретной детали и данными из чертежа, заказа или протокола контроля. Формулировку «соответствует требованиям» используют только при документально подтверждённой приёмке.

Данные для заказа и точного расчёта

Для расчёта нужны исходные данные по геометрии, материалу и составу работ:

• чертёж, готовая развёртка или эскиз с обозначением контролируемых размеров;
• марка и состояние металла, включая сведения о термообработке, если она влияет на формовку;
• толщина листа и размеры заготовки;
• для цилиндрической обечайки: внутренний либо наружный диаметр и длина детали;
• для конуса: большой и малый диаметры, высота, угол, длина образующей и параметры вершины;
• количество одинаковых изделий;
• допуски на диаметр, круглость, овальность, профиль образующей и другие контролируемые характеристики;
• исполнение продольного стыка: замкнутый или незамкнутый контур, зазор либо нахлёст, требования к кромкам;
• дополнительные операции: раскрой, сварка, зачистка шва, калибровка и специальный контроль;
• требуемый срок изготовления.

Оставьте заявку на сайте, чтобы заказать расчёт стоимости и проверить технологическую выполнимость детали.
