Производим в Москве типовые и нестандартные пустые корпуса электрощитов по чертежам, образцам и техническому заданию. Согласуем материал, габариты, отверстия, двери, монтажные панели и покрытие.

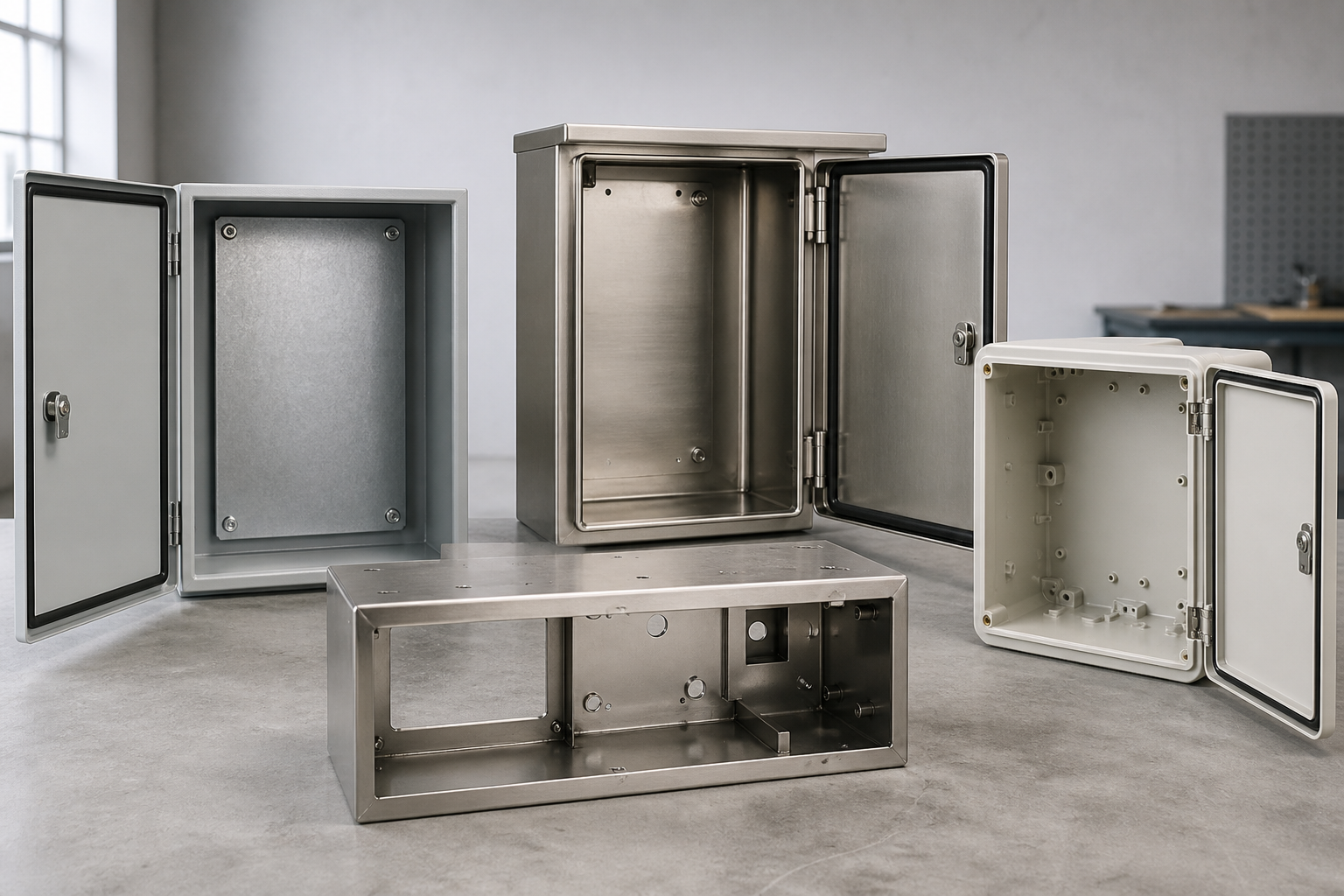

Типовое исполнение подходит, когда стандартная конфигурация совпадает с условиями монтажа и не требует переделки дверей, креплений или отверстий. Выбор зависит прежде всего от места установки.
| Исполнение | Когда подходит |
|---|---|
| Настенное | Корпус крепится к стене, а его габариты и точки фиксации соответствуют проекту |
| Напольное | Нужна установка на основание, при этом подходит серийная конструкция |
| Встраиваемое | Корпус размещается в подготовленной нише подходящего размера |
| Индивидуальное | Требуются особые габариты, крепления, количество или размер дверей, нестандартные окна и отверстия |
Если хотя бы один критичный параметр серийной модели не совпадает с документацией, нужен корпус щита на заказ. Конструкцию согласуют по исходным размерам и перечню механических элементов.
Результат производства — пустой металлокорпус в оговорённой комплектации. Аппаратура, электрическая схема, разводка и сборка готового электрощита в поставку не входят.
По чертежам корпус изготавливают с заданными габаритами, отверстиями, гибами, дверями и точками крепления. Документация должна однозначно определять конструкцию, критические размеры и допустимые отклонения.
При работе по физическому образцу сначала определяют, какие параметры требуется воспроизвести. Фиксируют размеры, форму деталей, расположение отверстий, способ соединения, петли, замки и другие механические элементы. Сам образец не заменяет согласованную документацию, особенно если на нём заметны следы износа или поздних доработок.
Техническое задание подходит, когда полного комплекта чертежей ещё нет, но требования к корпусу уже известны. В нём задают материал и толщину листа, габариты, устройство дверей и монтажной панели, крепления, отверстия, покрытие, состав поставки и количество изделий.
До запуска заказа производство проверяет исходные данные на полноту, согласованность и технологическую выполнимость. Расхождения уточняют заранее. Такая проверка касается конструкции металлокорпуса и не включает разработку электрической схемы, размещение аппаратуры, подбор компонентов или проектирование готового щита.
Материал выбирают с учётом условий установки, конструкции корпуса, способа соединения и финишной обработки. Корпус и монтажную панель при необходимости изготавливают из разных металлов.
| Материал | Применение и особенности обработки |
|---|---|
| Холоднокатаная сталь | Подходит для корпусов с последующей порошковой окраской. Хорошо поддаётся раскрою, гибке и сварке; перед окраской поверхность подготавливают |
| Оцинкованная сталь | Используется, когда нужен лист с заводским цинковым слоем. При раскрое, гибке и сварке учитывают сохранность покрытия и обработку участков соединения |
| Нержавеющая сталь AISI 304 | Применяется для корпусов с особыми требованиями к материалу и внешней поверхности. Режимы резки, гибки и сварки подбирают отдельно |
| Нержавеющая сталь AISI 430 | Служит другим вариантом нержавеющей стали. Возможность применения зависит от условий эксплуатации и конструкции изделия |
| Алюминий | Подходит для облегчённых конструкций. При обработке учитывают свойства сплава, особенности гибки и выбранный способ соединения |
Марку металла, толщину листа и пригодность материала для конкретной детали подтверждают во время технологической проверки. Назначить эти параметры без учёта чертежей и возможностей оборудования нельзя.
Размеры и конструкцию фиксируют в документации до запуска производства. Для типового корпуса используют характеристики выбранной модели, а у нестандартного исполнения отдельно согласуют каждый параметр.
| Параметр | Типовое исполнение | Индивидуальное исполнение |
|---|---|---|
| Габариты | По документации модели | По чертежу или ТЗ |
| Способ установки | Настенный, напольный или встраиваемый | Задаётся с учётом креплений |
| Материал | Предусмотренный моделью | Холоднокатаная, оцинкованная, нержавеющая сталь или алюминий |
| Толщина листа | По спецификации модели | Подтверждается технологической проверкой |
| Количество дверей | По конструкции модели | Одна или несколько |
| Монтажная панель | При наличии в комплектации | Съёмная или несъёмная, по документации |
| Отверстия | Штатное расположение | Форму, размеры и координаты задаёт заказчик |
| Покрытие | По спецификации | Цвет и зоны обработки согласуются |
| Состав поставки | По комплектации модели | Корпус, двери, панель, фурнитура и крепёж по согласованному перечню |
Неподтверждённые диапазоны размеров и толщин не используют. Итоговую конфигурацию определяют после проверки исходных данных.

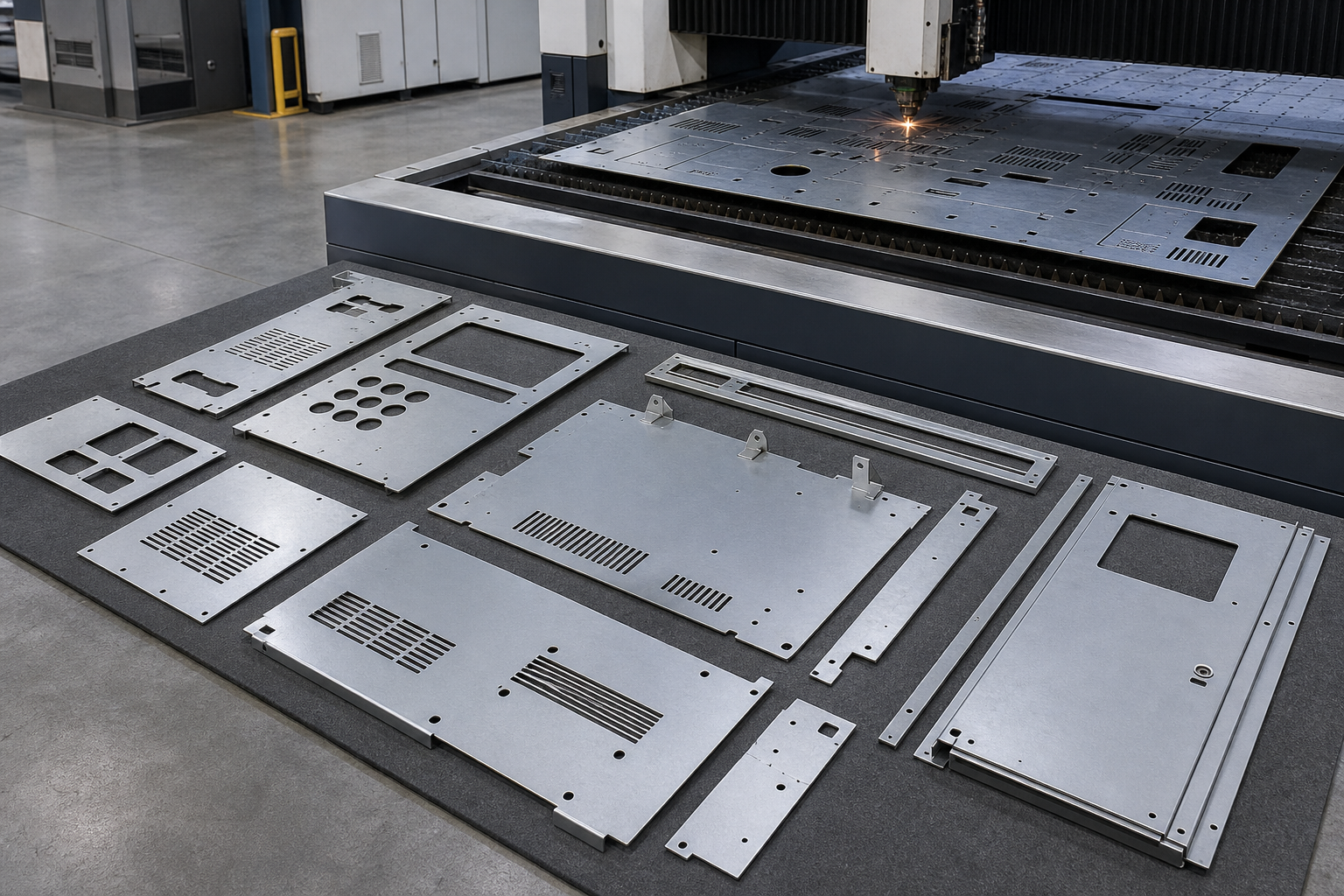

Раскрой начинается с подготовки развёрток деталей. Объёмную модель переводят в плоские контуры, учитывая линии будущих гибов, технологические припуски и особенности соединения элементов. Затем заготовки размещают на листе и вырезают по согласованной геометрии.
В плоском контуре фиксируют:
Чертёж, трёхмерная модель и файлы плоских контуров должны описывать одну версию изделия. Даже небольшое расхождение влияет на следующие операции: гибы смещаются, отверстия не совпадают с креплениями, сопрягаемые детали плохо стыкуются. После раскроя исправлять такие ошибки сложнее.
Перед запуском проверяют размеры, привязки, состав деталей и соответствие развёрток принятой конструкции. Согласованные исходные данные служат точной основой для гибки, сварки и последующей сборки пустого корпуса.
Заготовку устанавливают по базовым поверхностям и сверяют положение линий гиба с документацией.
Вначале выполняют гибы, которые формируют основные стенки корпуса. Последовательность выбирают так, чтобы уже согнутые участки не мешали дальнейшей обработке.
После этого получают отбортовки и кромки под сварное или болтовое соединение. На том же этапе формируют сопрягаемые поверхности для стыковки деталей.
После каждого перехода проверяют углы, взаимное положение стенок и общую геометрию. Повторяемость гибов снижает риск перекосов при изготовлении партии.
Готовые панели сопоставляют между собой до сварки и сборки. Совпадение посадочных поверхностей влияет на установку дверей, монтажной панели, петель, замков и крепежа. Размеры и допустимые отклонения берут из согласованной документации.
Сварка соединяет подготовленные детали, фиксирует внутренние элементы и придаёт корпусу нужную жёсткость. К работе переходят после проверки геометрии панелей.
Детали устанавливают по базовым поверхностям, совмещают кромки и временно фиксируют. До сварки сверяют взаимное положение стенок, отбортовок и креплений.
Способ соединения выбирают по материалу, толщине листа и требованиям документации. Для углеродистой стали может применяться сварка полуавтоматом, для нержавеющей стали и алюминия — аргонная сварка, если производство подтверждает выбранную технологию.
Швы выполняют в заданной последовательности, чтобы получить жёсткую конструкцию и снизить риск деформации. Их тип, расположение и характеристики задаёт чертёж.
Сваренный корпус проверяют на перекосы, непровары и другие видимые дефекты.
Швы и прилегающие участки зачищают в объёме, указанном в документации. После этого поверхности готовят к дальнейшей обработке или окраске.
Крепёжные отверстия предусматривают под петли, замки, монтажную панель, кронштейны и другие механические элементы корпуса.
На дверях и лицевых панелях размещают круглые или фигурные вырезы под кнопки, переключатели, индикаторы и измерительные приборы.
Вентиляционные отверстия, решётки и окна задают с учётом положения, формы и способа крепления.
Кабельные вводы и люки располагают на стенках либо основании корпуса согласно документации. Для них указывают размеры, количество и нужный контур.
Отдельно обозначают смотровые окна, технологические вырезы, пазы и места установки дополнительной фурнитуры.
До запуска производства для каждого элемента фиксируют координаты, диаметр или габариты, форму и привязку к базовым поверхностям. Неоднозначные размеры и пересекающиеся контуры уточняют заранее. Перенос отверстий после раскроя, гибки или сварки может потребовать полной переделки детали.
Корпус изготавливают с одной дверью или несколькими створками. Конфигурацию выбирают по габаритам проёма и требованиям документации.
Положение петель определяет направление открывания: левое, правое или встречное для двухстворчатой конструкции.
Количество и расположение замков согласуют заранее. В чертеже отмечают их тип, посадочные места и необходимые вырезы.
Для крупных дверей предусматривают усиление, если оно заложено в конструкцию. Такое решение помогает сохранить геометрию створки во время эксплуатации.
В двери можно предусмотреть смотровое окно заданной формы и размера. Материал прозрачной вставки и способ её крепления согласуют отдельно.
Петли, замки, ручки, уплотнения, ограничители открывания и элементы окна входят в поставку лишь при прямом указании в документации и спецификации.
Монтажная панель бывает съёмной или несъёмной. Съёмную панель фиксируют на шпильках, кронштейнах или другом согласованном крепеже, чтобы её можно было извлечь из корпуса. Несъёмную закрепляют сваркой либо механическим способом по чертежу.
В документации задают:
Все размеры привязывают к базовым поверхностям. Размещение электроаппаратуры в эти работы не входит: производство охватывает только панель и механические крепления.
Поверхность корпуса очищают от загрязнений и следов предыдущих операций. Сварные швы, кромки и заметные неровности обрабатывают в объёме, заданном документацией.
До порошковой окраски согласуют цвет и требования к внешнему виду: допустимость шагрени, разницы в оттенке, следов от подвесов и других особенностей покрытия.
На чертеже обозначают окрашиваемые зоны. Резьбы, контактные площадки, места крепления и остальные участки, которые требуется оставить без покрытия, отмечают отдельно.
Подготовленный корпус окрашивают и выдерживают по принятой технологии. Затем поверхность осматривают, проверяя равномерность слоя и наличие видимых дефектов.
Степень защиты, коррозионную стойкость и соответствие стандартам указывают только при наличии подтверждённых требований, подходящих конструктивных решений и документов.
Габариты корпуса указывают по ширине, высоте и глубине.
Для корпуса и монтажной панели задают марку материала и толщину листа.
Критические размеры выделяют отдельно, рядом указывают требуемые допуски.
Для отверстий и вырезов фиксируют форму, размеры, координаты и привязку к базовым поверхностям.
В документации описывают количество дверей, направление открывания, петли, замки и усиления.
Для монтажной панели задают габариты, способ фиксации, зазоры и расположение отверстий.
Отдельным перечнем приводят внутренние крепления, шпильки, кронштейны и прочие механические элементы.
Требования к покрытию включают цвет, окрашиваемые зоны и участки без покрытия.
В спецификации указывают количество корпусов и требуемую дату готовности.
До начала работ сверяют версии 3D-модели, чертежей, плоских контуров и спецификации. Расхождения устраняют до запуска заказа, а подходящие форматы файлов согласуют с производством.
Габариты корпуса сверяют с чертежом. Контроль охватывает ширину, высоту, глубину и критические размеры, для которых заданы допуски.
Отверстия и вырезы проверяют по форме, размеру и взаимному расположению. Отдельно оценивают их привязку к базовым поверхностям.
У дверей контролируют геометрию, прилегание, работу петель и замков, направление открывания. Перекосы могут мешать сборке корпуса.
Монтажную панель проверяют по габаритам, точкам фиксации, зазорам и расположению отверстий. Съёмная панель должна устанавливаться и извлекаться без помех.
Сварные соединения осматривают по требованиям документации. Проверяют расположение швов, целостность соединений и согласованный объём зачистки.
После финишной обработки оценивают равномерность покрытия, видимые дефекты, состояние кромок и участков, оставленных без окраски.
Для сложного изделия или серии можно согласовать контрольный образец до выпуска партии, если производство подтверждает такую возможность. Методы проверки и состав контрольных документов определяют заранее.
Общий срок состоит из нескольких этапов:
Проверка документации. Производство сверяет чертежи, модели, плоские контуры и спецификацию, затем уточняет спорные параметры.
Подготовка производства. Проверяют наличие нужного материала, готовят развёртки и определяют последовательность операций.
Изготовление контрольного образца. Этот этап добавляют для сложного или серийного заказа, если возможность согласована заранее. После проверки образца конструкцию при необходимости корректируют.
Выпуск партии. Продолжительность зависит от количества корпусов и загрузки на каждой технологической операции.
На срок влияют сложность раскроя и гибки, количество отверстий, сварных соединений и деталей корпуса. Дополнительное время требуется на подготовку поверхности и нанесение покрытия. Если нужного металла или согласованной фурнитуры нет в наличии, период закупки тоже включают в производственный график. Дату готовности определяют индивидуально после проверки документации и состава заказа.
При расчёте учитывают измеримые параметры изделия и объём необходимых операций:
Стоимость рассчитывается индивидуально после проверки исходных данных. Она зависит от параметров заказа, поэтому заранее фиксировать точные расценки без согласованной документации нельзя.
Для предварительной оценки нужны сведения о конструкции и объёме работ:
После проверки исходных данных стоимость и срок определяют индивидуально. Заказать расчёт можно, оставив заявку на сайте. Итогом работ становится пустой корпус с согласованными механическими элементами, без проектирования электрической части, подбора аппаратуры, комплектования и сборки готового электрощита.

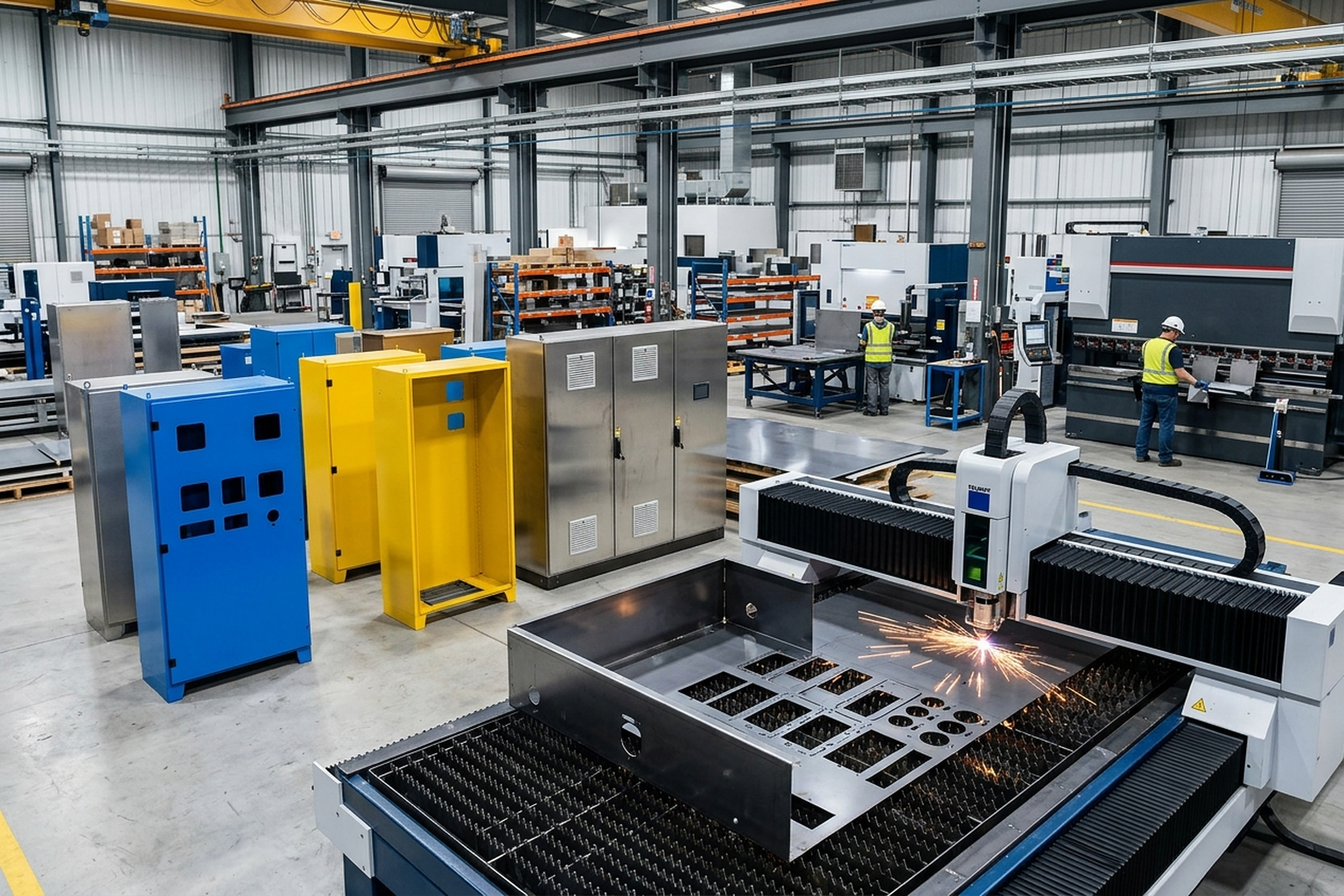

Поддерживаем полный цикл металлообработки: от раскроя металла до сборки и упаковки готовых изделий.
